El varón del filtro de la entrada de la CA C14 del IEC 320 tapa en el fusible de EMI Noise Filter With Switch
Filtro del módulo de la entrada del poder:
Especificación del filtro de la entrada del IEC:
| Artículo | Filtro enchufable de la entrada del IEC |
| Modelo | YB11C1-1A-Q (R) |
| Función de transferencia | De paso bajo |
| Tipo del paquete | Soporte superficial |
| Frecuencia central nominal | 10K-30MHZ |
| Pérdida de inserción | 60~90dB |
| Impedancia de entrada | 50Ω |
| Voltaje clasificado | 125VAC 250VAC |
| Corriente clasificada | 1A 3A 6A 8A 10A |
| Temperatura ambiental | 40°C |
| Gama de temperaturas | 25 / 085/21 |
| Frecuencia de funcionamiento | 50/60HZ |
| De línea a línea | 1450VDC |
| Línea a moler | 2250VDC |
| Corriente máxima de la salida | 115VAC/50HZ 0.3uA máximo |
| MOQ | 500pcs |
| Precio | USD1~2/Meter |
| Plazo de ejecución | día laborable 5~15 |
Características:
1. Excelente rendimiento/estructura compacta
2. Versiones médicas opcionales (tipo (R5))
3. Aprisa conecte (6.35*0.8m m), soldadura o alambre
4. Alto rendimiento y altos filtros del poder de la atenuación con el zócalo del IEC 320
5. Los tipos (R5) cumplen con los requisitos de IEC/EN60601-1 para la liquidación de seguridad, la corriente de la salida y la alta prueba del hipot.
6. Hay una variedad de piezas y de combinaciones para resolver las pruebas del EMC de diverso cliente.
Usos típicos:
-- Diseñado especialmente para LCD y PDP TV, usos médicos, aparatos eléctricos generales.
-- Equipamiento médico
-- Equipo de la prueba y de medida
-- Pequeños y medianos máquinas y equipo de hogar
Regla de nombramiento de la entrada Fiter del IEC
| YB | 11 | C1 | - | 10A | - | Q |
| | | | | | | | | | | ||
| Monofásico | Circuito | Dimensión | Actual | Conexión de la salida | ||
| circuito del 11:11 | C1 | 6A: 6 amperios | Q: rápido-en la etiqueta 250 | |||
| 8A: 8 amperios | W: alambre | |||||
| 10A: 10 amperios | S: Terminales del estirón de la soldadura |
*Q: Rápido-en 6.35x0.8m m S: soldadura 4.0x0.8m m W: UL1015 18awg
Tabla de la selección del filtro:
| Número de parte. | Caso | Corrientes clasificadas (a) | Conexiones de la salida |
| YB11C1-1A | C1 | 1 | Rápido-en el terminal |
| YB11C1-3A | C1 | 3 | |
| YB11C1-6A | C1 | 6 | Alambre |
| YB11C1-8A | C1 | 8 | |
| YB11C1-10A | C1 | 10 | Terminales del estirón de la soldadura |

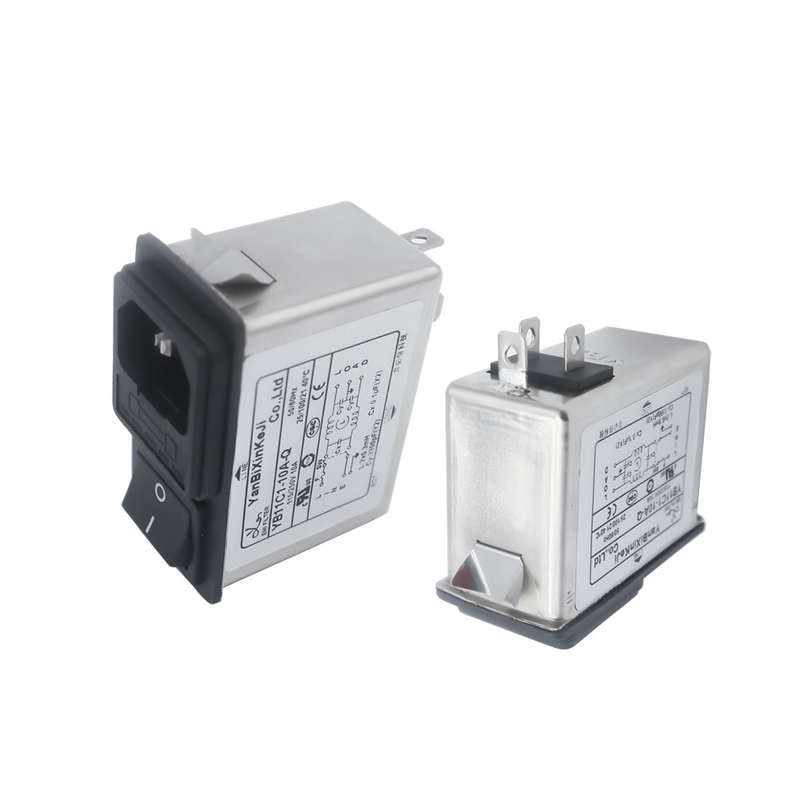

YB11C1-1A-Q (R) imagen del producto:
Esquema eléctrica:
Dimensión mecánica (unidad: milímetro)
Tabla de la pérdida de inserción (en el sistema 50ohm que acuerda IEC/CISPR No.17)
La otra EMI Filter Series
Tenemos la gama más completa de filtros emi, además del filtro de la entrada del IEC y filtro del módulo de la entrada del poder, también tenemos filtros monofásicos, filtros trifásicos, filtros especiales del EM para los tableros de PC y así sucesivamente, nos entramos en contacto con, nosotros tenemos técnicos profesionales para elegir los filtros emi derechos para usted, miramos adelante a la audición de.
