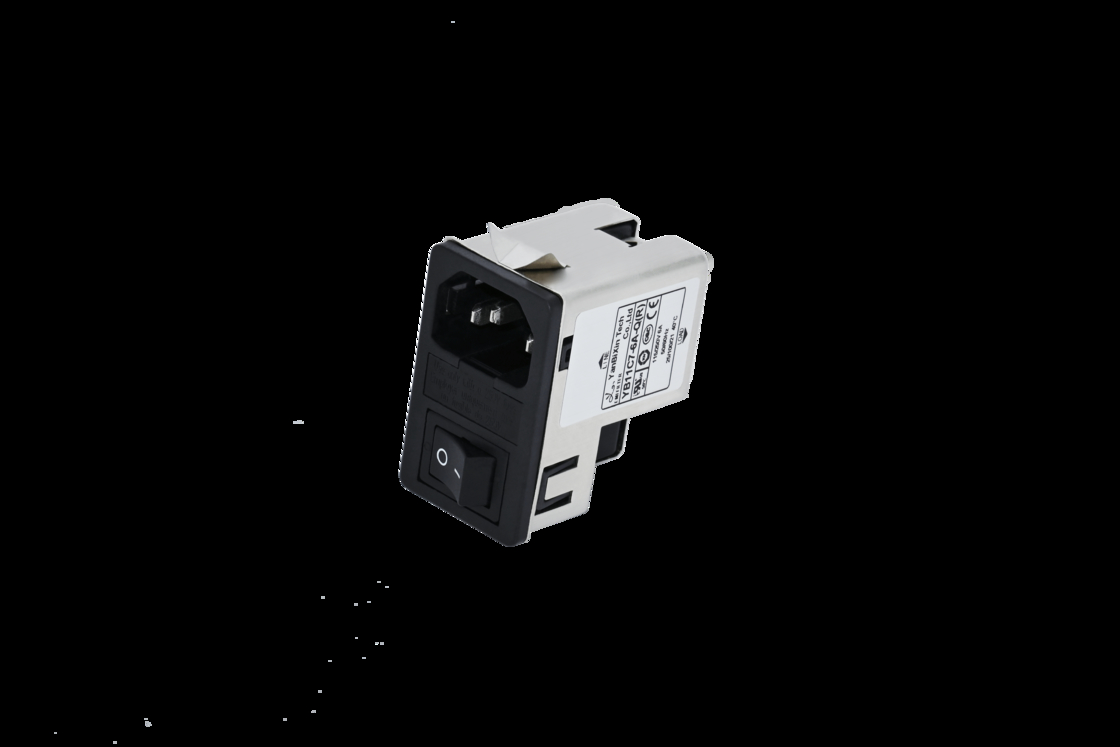

Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía

Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía

Lugar de origen:

Porcelana

Nombre de la marca:

YBX

Certificación:

UL, TUV, CE, CQC, ROHS

Número de modelo:

YB11C7-3A-Q

Éntrenos en contacto con

Pida una cita
Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía
Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía
Detalles del producto
Calificación de voltaje:
115V/250V
Calificación actual:
1 a 10A
Corriente de fuga:
0.4mA 115V/60HZ; 0.8mA 250V/50HZ
Frecuencia de la operación:
50Hz/60Hz
Rango de temperatura:
-25°C~+100°C
Zócalo de la entrada:
IEC 320
Material:
Matel y plástico
Período de garantía:
2 años
GRADO de HIPORT (para un minuto):
LÍNEA A MOLER------2250VDC de línea a línea-------1450VDC
Frecuencia operativa:
DC a 400Hz
Inflamabilidad correspondiente a:
UL 94V-0
Pago y términos de envío
Cantidad de orden mínima
100
Precio
$1~$8 /PCS
Detalles de empaquetado
Cartón: 56.5*28.5*22.5 (cm); 108pcs/caja
Tiempo de entrega
10-20 días
Condiciones de pago
T/T, L/C
Capacidad de la fuente
100000 piezas/piezas por mes
Productos relacionados
Buen precio Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía en línea vídeo

Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía

Consiga el mejor precio
Buen precio Filtro de entrada IEC A13 de alta calidad, 1A~20A, filtro EMI de enchufe para equipos de datos en línea vídeo

Filtro de entrada IEC A13 de alta calidad, 1A~20A, filtro EMI de enchufe para equipos de datos

Consiga el mejor precio
Buen precio YB22A5-20A-Q Filtro EMI de entrada de la CEI Certificados UL 115V 250V Tipo de toma de corriente Filtro principal en línea vídeo

YB22A5-20A-Q Filtro EMI de entrada de la CEI Certificados UL 115V 250V Tipo de toma de corriente Filtro principal

Consiga el mejor precio
Buen precio YB11A5-6A-Q(R) IEC C13 Filtro EMI de entrada 115V 250V Filtro de potencia de tipo de toma de corriente en línea vídeo

YB11A5-6A-Q(R) IEC C13 Filtro EMI de entrada 115V 250V Filtro de potencia de tipo de toma de corriente

Consiga el mejor precio
Éntrenos en contacto con
+86 ‭18118799639‬
alisa@ybx-emc.com
86-755-27147101
Contacto ahora
Descripción de producto

Filtro EMI de enchufe de tipo especial con fusible e interruptor 1A~10A Power Entry Module Filter



Filtros de entrada IEC serie YB-C



Características:



--  Corrientes nominales de hasta 10A



--  Portafusibles único



--  Interruptor basculante de 2 polos



--  Aplicación de uso general



-- Aprobaciones:

Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 0





Regla de nominación:



YB    11    C7 -       3A    -     Q            (  R5 )

            ¦        ¦               ¦              ¦                   ¦

     circuito  carcasa     corriente conexión opcional



Esquema eléctrico:



                   Tipo estándar

Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 1



                      Tipo R5

Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 2



Tablas:



  Corriente nominal
@40°C
 		 Opciones de terminales*


Resistencia de purga

(opcional)

 Tierra
(Opcional)		 Corriente de fuga 250V/50Hz
 		 Esquema eléctrico
 		 Tensión nominal (V)  Frecuencia de funcionamiento (Hz)
Nº de modelo
Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 3 Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 4 Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 5
YB11C7-1A 1A Q S - - - <0.8mA Fig.1 115/250V 50/60Hz
YB11C7-2A 2A Q S - - - Fig.1
YB11C7-3A 3A Q S - - - Fig.1
YB11C7-4A 4A Q S - - - Fig.1
YB11C7-6A 6A Q S - - - Fig.1
YB11C7-8A 8A Q S - - - Fig.1
YB11C7-10A 10A Q S - - - Fig.1
YB11C7-1A 1A Q S - - - Fig.1
YB11C7-2A 2A Q S - - - Fig.1
YB11C7-3A 3A Q S - - - Fig.1
YB11C7-4A 4A Q S - - - Fig.1
YB11C7-6A 6A Q S - - - Fig.1
YB11C7-8A 8A Q S - - - Fig.1
YB11C7-10A 10A Q S - - - Fig.1



Tablas de tipo médico:



  Corriente nominal
@40°C
 		 Opciones de terminales


Resistencia de purga (opcional)R(MΩ)

 Equipos médicos
(opcional)5
Tierra (opcional)		 Corriente de fuga 250V/50Hz Esquema eléctrico
 		 Tensión nominal (V)  Frecuencia de funcionamiento (Hz)

Nº de modelo
Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 6 Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 7 Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 8
YB11C7-1A-x(R5) 1A Q S - 1 5 - <5μA Fig.2 115/250V 50/60Hz
YB11C7-2A-x(R5) 2A Q S - 1 5 - Fig.2
YB11C7-3A-x(R5) 3A Q S - 1 5 - Fig.2
YB11C7-4A-x(R5) 4A Q S - 1 5 - Fig.2
YB11C7-6A-x(R5) 6A Q S - 1 5 - Fig.2
YB11C7-8A-x(R5) 8A Q S - 1 5 - Fig.2
YB11C7-10A-x(R5) 10A Q S - 1 5 - Fig.2



Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 9*Q: Fast-on 6.35x0.8mm    Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 10S: soldadura 4.0x0.8mm  Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 11W: UL1015 18awg



Dimensión mecánica (Unidad: mm)

                            Carcasa C

Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 12



Imágenes del producto YB11C7-10A-Q:



Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 13



Tabla de pérdida de inserción (En sistema de 50 ohmios según IEC/CISPR No.17):



                  modo diferencial

                              1A                                                         3A                                                      6A

Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 14Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 15Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 16

                              8A                                                         10A

Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 17Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 18

Envío:

---Términos de envío: DHL, UPS, FedEx, TNT, EMS

---El puerto esShenzheno según las solicitudes.



Imágenes de fábrica:

Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 19

Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 20

Filtro EMI de toma de corriente de tipo especial con fusible y interruptor 1A~10A Filtro de módulo de entrada de energía 21
