Lugar de origen:
Porcelana
Nombre de la marca:
YBX
Certificación:
cUL, TUV, CQC, CE, ROHS
Número de modelo:
Los requisitos de seguridad de los equipos de ensayo y los requisitos de seguridad de los equipos de
Éntrenos en contacto con
vídeo
vídeo
vídeo
vídeo
Filtro de entrada IEC A13 de alta calidad Yanbixin 1A~20A, filtro EMI de enchufe para equipos de datos
Especificaciones técnicas:
| Artículo | Filtro de alimentación EMI de enchufe |
| Modelo | Filtro de alimentación EMI de enchufe YB-A |
| Función de transferencia | Pasa bajo |
| Tipo de paquete | Montaje en superficie |
| Frecuencia central nominal | 10K-30MHZ |
| Pérdida de inserción | 60~90dB |
| Impedancia de entrada | 50Ω |
| Tensión nominal | 125VAC 250VAC |
| Corriente nominal | 1A 3A 6A 10A |
| Temperatura ambiente | 40°C |
| Rango de temperatura | 25 / 085 / 21 |
| Frecuencia de funcionamiento | 50/60HZ |
| Línea a línea | 1450VDC |
| Línea a tierra | 2250VDC |
| Corriente de fuga máxima | 115VAC/50HZ 0.3uA máx. |
| MOQ | 500 piezas |
| Precio | USD1~2/Metro |
| Plazo de entrega | 5~15 días laborables |
Características:
-- Excelente rendimiento/estructura compacta
-- Versión atornillable desde la parte delantera y trasera
-- Versiones médicas opcionales (tipo (R5))
-- Conexión rápida (6,35*0,8 mm), soldadura o cable
-- Filtros de alimentación de alto rendimiento y alta atenuación con enchufe IEC 320
-- Los tipos (R5) cumplen con los requisitos de IEC/EN60601-1 para el espacio de seguridad, la corriente de fuga y las pruebas de alto hipot.
-- Hay una variedad de piezas y combinaciones para satisfacer las diferentes pruebas EMC del cliente.
-- Productos personalizados según los requisitos del cliente
Aplicaciones típicas:
-- Especialmente diseñado para televisores LCD y PDP, aplicaciones médicas, electrodomésticos en general.
-- Equipos médicos
-- Equipos de prueba y medición
-- Máquinas pequeñas y medianas y equipos domésticos
-- Fuentes de alimentación monofásicas, fuentes de alimentación conmutadas
Regla de nominación:
| YB | 11 | A13 | - | 20A | - | Q |
| | | | | | | | | | | ||
| Monofásico | Circuito | Dimensión | Corriente | Conexión de salida | ||
| Circuito 11:11 | A10 | 10A : 10 amperios | Q: pestaña de conexión rápida 250 | |||
| 15A : 15 amperios | W: cable | |||||
| 20A : 20 amperios | S: Terminales de lengüeta de soldadura |
*Q: Conexión rápida 6,35x0,8 mm S: soldadura 4,0x0,8 mm W: UL1015 18awg
Tablas:
| N.º de modelo | Corriente nominal @40°C |
Opciones de terminales* | Resistencia de purga (opcional) | G (opcional) | Corriente de fuga 250V/50Hz | Esquema eléctrico | Tensión nominal | Frecuencia de funcionamiento (Hz) | ||
|
|
||||||||||
| YB11A1-1A | 1A | Q | S | W | - | - |
<0,8mA |
Fig.1 |
115/250V |
50/60Hz |
| YB11A1-2A | 2A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-3A | 3A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-4A | 4A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-6A | 6A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-8A | 8A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-10A | 10A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-15A | 15A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-1A | 1A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-2A | 2A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-3A | 3A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-4A | 4A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-6A | 6A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-8A | 8A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-10A | 10A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-15A | 15A | Q | S | W | - | - | Fig.1 | |||

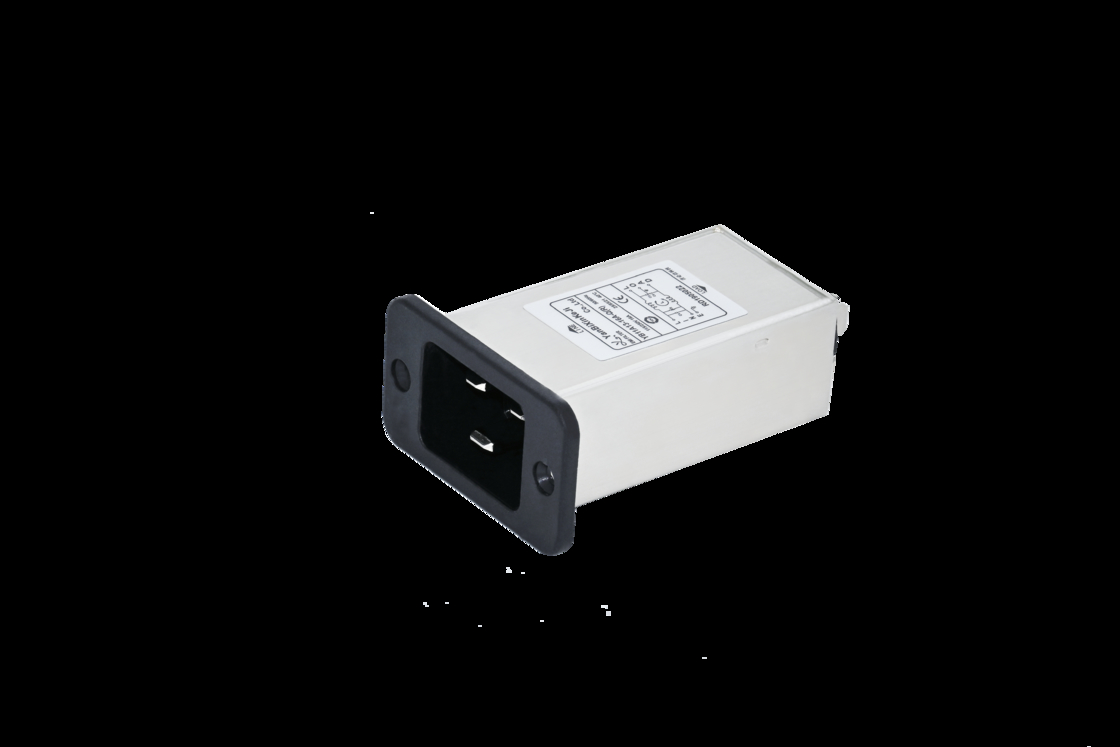

YB11A13-20A-Q Imagen del filtro de entrada IEC:
Tabla de pérdida de inserción (en sistema de 50 ohmios según IEC/CISPR n.º 17)
