Filtro EMI de carcasa de plástico serie YB-D para línea de fuente de alimentación de 1A ~ 30A monofásico y filtro EMC compacto
Aprobaciones:
Especificación Técnica:
| Artículo | Filtro monofásico YB12D5 |
| Modelo | YB12D5-10A-S(R) |
| Función de transferencia | Pasa bajo |
| Tipo de paquete | Montaje en superficie |
| Frecuencia central nominal | 150K-30MHZ |
| Pérdida de inserción | 60~90dB |
| Impedancia de entrada | 50Ω |
| Voltaje nominal | 115V/250V |
| Corriente nominal | 6~30A |
| Temperatura ambiental | 40°C |
| Rango de temperatura | 25 / 085 / 21 |
| Frecuencia de operación | 50/60HZ |
| Línea a línea | 1450VDC |
| Línea a tierra | 2250VDC |
| Corriente de fuga máxima | 250VAC/60HZ 0.8mA Máx. |
Características:
1. El tamaño compacto se puede aplicar a varias situaciones e instalación en riel DIN
2. Diseño de carcasa de plástico ligero, cubierta de bloque de terminales incluida para seguridad.
3. El diseño anti-caída de los pernos hace que su instalación sea más conveniente.
4. Productos personalizados según los requisitos del cliente
Aplicaciones Típicas:
-- Equipos eléctricos y electrónicos
-- Equipos médicos
-- Equipos Datacom
-- Equipos de automatización de oficinas
Tabla de selección de filtros:
| No. de modelo | Corriente nominal @40°C Corriente nominal |
Opciones de terminal* Tipo de salida |
Resistencia de descarga (opcional) Resistencia de descarga R (opcional) | Corriente de fuga 250V/50Hz Corriente de fuga | Esquema eléctrico Diagrama de circuito |
Voltaje nominal (V) Voltaje nominal | Frecuencia de operación (Hz) Frecuencia de trabajo |
| Modelo | |||||||
| YB12D5-6A | 6A | S | 1MΩ | ＜0.8mA | Fig.1 | 115/250V 250VDC |
50/60Hz O |
| YB12D5-10A | 10A | S | 1MΩ | ||||
| YB12D5-6A | 6A | S | 1MΩ | ＜0.8mA | Fig.1 | 115/250V 250VDC |
50/60Hz O |
| YB12D5-10A | 10A | S | 1MΩ | ||||
| YB12D5-16A | 16A | S | 1MΩ | ||||
| YB12D5-20A | 20A | S | 1MΩ | ||||
| YB12D5-30A | 30A | S | 1MΩ | ||||
| YB21D5-6A | 6A | S | / | Fig.2 | |||
| YB21D5-10A | 10A | S | / | ||||
| YB21D5-16A | 16A | S | / |
S: tipo de cableado perno
Esquema eléctrico y Dimensión mecánica (Unidad: mm)

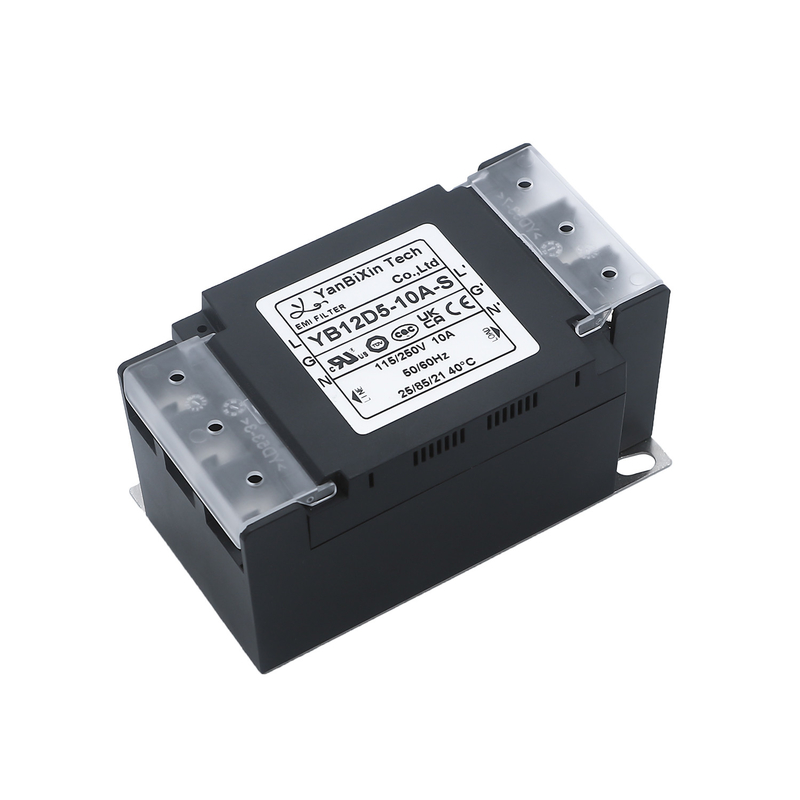

Imagen del filtro EMI YB12D5-10A-S(P):
Tabla de pérdida de inserción (en sistema de 50 ohmios según IEC/CISPR No.17)
