YB-D4 Filtro EMI EMC de paso bajo 115V 250V Fácil en terminal Filtro de fase única para automatización de oficinas

YB-D4 Filtro EMI EMC de paso bajo 115V 250V Fácil en terminal Filtro de fase única para automatización de oficinas

El filtro EMI EMC 115

Filtro EMC EMI de paso bajo

Filtro EMC EMI de fase única

Lugar de origen:

China.

Nombre de la marca:

YBX

Certificación:

CQC CE CB TUV ROHSE

Número de modelo:

Se aplicará el procedimiento siguiente:

Éntrenos en contacto con

Pida una cita
Detalles del producto
Nombre del producto:
Monofásico EMI Filter
Válvulas de tensión:
115/250VAC
Corriente nominal:
3A-100A
Pérdida de inserción:
30-100dB
impedancia de entrada:
50ohm
Aplicación:
Máquinas pequeñas y medianas
Pago y términos de envío
Cantidad de orden mínima
100 piezas
Precio
Negotiable
Detalles de empaquetado
los 56.5*28.5*22.5cm
Tiempo de entrega
5 a 8 días laborables
Condiciones de pago
T/T, L/C
Capacidad de la fuente
60000 pedazos/mes
Descripción de producto

YB-D4 Filtro EMI de paso bajo 115V/250V Filtro de fase única de terminal rápido para automatización de oficinas



Tenemos los certificados del producto relevante, múltiples opciones de instalación están disponibles, el producto puede ser personalizado trabajando con los mejores laboratorios de investigación para proporcionar pruebas de diagnóstico EMC gratis



Especificación técnica:



Punto de trabajo YB-D4 Filtro monofásico
Modelo Se aplicará el procedimiento siguiente:
Función de transferencia Paso bajo
Tipo de paquete Montura de la superficie
Frecuencia nominal del centro 10 K-30 MHz
Pérdida de inserción 60 ~ 90 dB
Impedancia de entrada 50Ω
Voltagem nominal Las partidas de los demás componentes
Corriente nominal 3 ~ 30A
Temperatura del medio ambiente 40 °C
Rango de temperatura 25 / 085 / 21
Frecuencia de funcionamiento 50/60HZ
Línea a línea 1450 VDC
Línea a tierra Se aplicará el método siguiente:
Corriente de fuga máxima El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable.



Características:



-- Corrientes nominales de 3 a 30 A



-- Eficiencia de filtración de uso general



-- Versiones médicas opcionales (tipo R5)



-- Productos personalizados de acuerdo con los requisitos del cliente.



Aplicaciones típicas:



-- Equipos eléctricos y electrónicos



-- Equipo médico



-- Equipo de computación



-- Equipo de automatización de oficinas



Cuadro de selección de filtros:



La parte No. El caso Corrientes nominal (A) Conexiones de salida
YB22D4-3A D4 3 Terminal de encendido rápido
Se aplicará a los vehículos de las categorías M1 y M2. D4 6
El número de unidades de producción será el siguiente: D4 10 Para el ensayo de la velocidad de entrada, el valor de la velocidad de entrada debe ser igual o superior a:
YB22D4-15A. D4 15
Se aplicará a los vehículos de las categorías M1 y M2. D4 20 El cable



YB-D4 Filtro EMI EMC de paso bajo 115V 250V Fácil en terminal Filtro de fase única para automatización de oficinas 0* Q: rápido en 6.35x0.8 mmYB-D4 Filtro EMI EMC de paso bajo 115V 250V Fácil en terminal Filtro de fase única para automatización de oficinas 1S: Espoleta de tornilloYB-D4 Filtro EMI EMC de paso bajo 115V 250V Fácil en terminal Filtro de fase única para automatización de oficinas 2W: UL1015 18awg



Esquema eléctricoSe aplicarán las siguientes medidas:



YB-D4 Filtro EMI EMC de paso bajo 115V 250V Fácil en terminal Filtro de fase única para automatización de oficinas 3

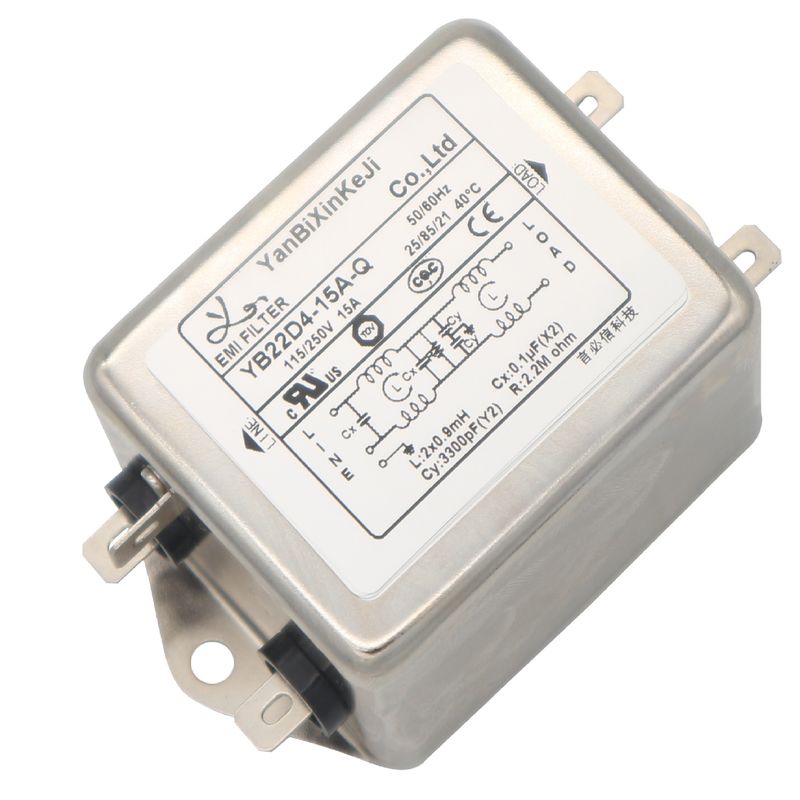

Imagen del filtro EMI YB22D4-15A-Q:



YB-D4 Filtro EMI EMC de paso bajo 115V 250V Fácil en terminal Filtro de fase única para automatización de oficinas 4


Tabla de pérdidas de inserción ((En el sistema de 50 ohms según el IEC/CISPR No.17)



YB-D4 Filtro EMI EMC de paso bajo 115V 250V Fácil en terminal Filtro de fase única para automatización de oficinas 5



Preguntas frecuentes



1¿Qué es un filtro de energía EMI?



R: Los filtros de potencia EMI son componentes de mitigación de interferencias electromagnéticas utilizados para reducir las perturbaciones en una línea eléctrica.Por lo general están hechos de inductores y condensadores y se llaman colectivamente filtros de potencia EMI pasivos.



2¿Por qué necesitamos un filtro EMI?



R: La compatibilidad electromagnética (EMC) es un indicador importante para medir la calidad de los productos electrónicos, y se ha convertido cada vez más en la clave en el diseño de productos electrónicos.En el proceso de diseño del sistema de energía, la introducción del diseño de compatibilidad electromagnética puede mejorar la capacidad general de antiinterferencia del sistema de energía, extender la vida útil del sistema y garantizar la seguridad de uso.Por lo tanto, el filtro de interferencia electromagnética es un dispositivo que proporciona una buena compatibilidad electromagnética.



3¿Dónde debería colocar mi filtro EMI?



R: Un filtro EMI de la línea eléctrica o de la red eléctrica se coloca en el punto de entrada de energía del equipo en el que se instala para evitar que el ruido salga o entre en el equipo.Un filtro EMI está compuesto por dos tipos básicos de componentes: condensadores e inductores..



4¿Cómo funciona el filtro EMI?



R: EMI, o interferencia electromagnética, se define como señales eléctricas no deseadas y puede ser en forma de emisiones conducidas o radiadas.Los condensadores proporcionan un camino de baja impedancia para desviar el ruido de alta frecuencia lejos de la entrada del filtro, ya sea de nuevo en la fuente de alimentación, o en la conexión a tierra.
