3 Fase 4 Filtro EMI por cable 380V/520V

Filtro de línea de alimentación, filtro de ruido, filtro de línea, filtro EMI, filtro EMC

3 Fase 4 Filtro EMI de alambre 380V/520V Filtro RFI de tres fases para equipos industriales

YBX Alta atenuación M4 Conexión de tornillo Tres Fase Tres Filtro de alambre

Filtro de alambre de tres fases cuatro:

YX93G3-20A-S es el filtro trifásico de cuatro alambres.Su modo de conexión es el tornillo M4, y el bloque terminal se puede seleccionar.La corriente nominal máxima es de hasta 100 amperios.Alta fiabilidad diseñada para el uso en equipos industriales con filtro trifásico de tres alambres o filtro trifásico de cuatro alambres.Buena atenuación del ruido tanto hacia adelante como hacia atrás para el modo común y el modo normal.Las versiones específicas están disponibles bajo petición.

Características del filtro de tres fases:

-- La corriente nominal puede ofrecerse de 1 a 200 amperios.
-- Varias opciones de salida, como el bloque de terminales, el terminal de tornillo M4.
-- Buena atenuación del ruido tanto hacia adelante como hacia atrás para el modo común y el modo normal.
-- Alta fiabilidad diseñada para el uso en equipos industriales con 3-Fase 3-Wire y 3-Fase 4-Wire.

Parámetros del producto:

• El modelo: YX93G3-20A-S
• Modo de salida: tornillo M4
• Válvulas de carga de la corriente eléctrica:
• Corriente nominal: hasta 200 A
• Frecuencia de funcionamiento: 50/60 Hz
• El valor de potencia de la corriente de corriente (línea a línea): 1450VDC
• El valor de potencia de la corriente eléctrica en el sistema eléctrico se calculará en función de la corriente eléctrica de la corriente eléctrica.
• Temperatura de funcionamiento: -25 ~ + 85 °C
• Conformidad de seguridad: CE

Aplicaciones típicas:

1. equipos de ensayo y medición
2. equipos de automatización
3. servo accionamiento
4. iluminación
5. equipos de telecomunicaciones
6. inversores de frecuencia
7. motores de propulsión

Cuadro de selección de filtros:

* Q: rápido en 6.35x0.8 mmS: Espoleta de tornilloT: Bloque de terminales

Regla de nombres:

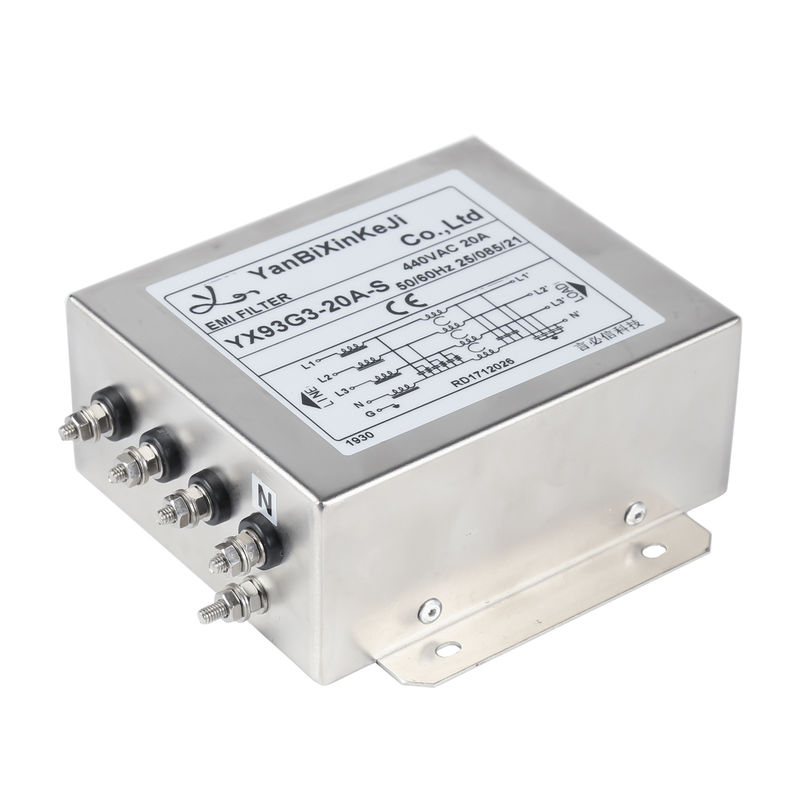

Imagen del filtro YX93G3-20A-S:

Las dimensiones físicas:

Esquema eléctrico:

Las características:

(1) Tensión nominal 250/440VAC

(2) Calificación actual:

A.@115VAC 20 A RMS máximo.

B.@250VAC 20 A RMS máximo.

(3) Frecuencia de funcionamiento: 50/60 Hz

(4) Corriente de fuga: cada línea a tierra

A. 115VAC/60Hz 7mA máximo

B. 250VAC/50Hz 14mA como máximo.

(5) Clasificación Hipot ((por un minuto)

A. Línea a tierra 2250VDC

B. Línea a línea 1450VDC

(6) IR: 50M ohm A7 500VDC cualquier entrada o salida a tierra

Nuestros certificados:

Filtro de fase única:

Se aplicará el método de clasificación de los productos.

En el caso de los Estados miembros, la Comisión podrá adoptar medidas en caso de que se produzca una violación de los derechos humanos.01

CQC:19001226449

CE:SZAIS180620005-01 Las condiciones de los productos de la UE deben ser las siguientes:

Se trata de un producto de fabricación en el que se utilizan productos de fabricación en el sector de la energía.

Filtro de tres fases:

Se aplicará el método de ensayo de la norma ISO/IEC 17025 para el ensayo de la norma ISO/IEC 17025

En el caso de los vehículos de la categoría M3

CE:SZAIS180620005-01 Las condiciones de los productos de la UE deben ser las siguientes:

Se trata de un producto de fabricación en el que se utilizan productos de fabricación en el sector de la energía.



Embalaje:

Filtro de línea de alimentación:CTN/300 piezas

N/G W: 13.5/14.3KG

Las medidas:0.565*0.285*0.225m



Envío

---Términos de envío: DHL, UPS, FEDEX, TNT, EMS

--- El puerto esEn Shenzheno como solicitudes.
