Filtro de línea eléctrica la monofásico del filtro de YB11E1-10 A-Q Low Pass EMC para el equipo electrónico
Filtro la monofásico YB11E1:
YB11E1-10A-Q es el filtro la monofásico con funcionamiento de alta frecuencia excelente de la atenuación. La salida puede estar Rápido-en el terminal, alambre, gama de frecuencia de M4 Screw.The entre 150 kilociclos y 30 megaciclos. Conformidad con los valores límites requeridos bajo estándares residenciales e industriales.
.
1. El tamaño compacto se puede aplicar a las diversas situaciones.
2. los filtros YB11 están también disponibles como filtros de dos etapas (YB35) en el environmment ruidoso.
3. Hay una variedad de piezas y de combinaciones para resolver las pruebas del EMC de diverso cliente.
4. productos modificados para requisitos particulares según los requisitos de cliente.
Usos típicos:
-- Equipo eléctrico y electrónico
-- Equipamiento médico
-- Equipo del Datacom
-- Equipo de la ofimática y del datacom
Especificación técnica:
| Artículo | Filtro del EMC de la serie de E |
| Modelo | YB11E1-10A-Q |
| Función de transferencia | De paso bajo |
| Tipo del paquete | Soporte superficial |
| Frecuencia central nominal | 10K-30MHZ |
| Pérdida de inserción | 60~90dB |
| Impedancia de entrada | 50Ω |
| Voltaje clasificado | 115V/250V |
| Corriente clasificada | 1~20A |
| Temperatura ambiental | 40°C |
| Gama de temperaturas | 25 / 085/21 |
| Frecuencia de funcionamiento | 50/60HZ |
| De línea a línea | 1450VDC |
| Línea a moler | 2250VDC |
| Corriente máxima de la salida | 250VAC/60HZ 0.8mA máximo |
| MOQ | 100pcs |
Regla de nombramiento:
| YB | 11 | E1 | - | 10A | - | Q |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| Monofásico | Circuito | Dimensión | Actual | Conexión de la salida | ||
| circuito del 11:11 | E1 | 6A: 6 amperios | Q: rápido-en la etiqueta 250 | |||
| 10A: 10 amperios | W: alambre | |||||
| 15A: 15 amperios | S: Terminales del estirón de la soldadura |
*Q: Rápido-en 6.35x0.8m m S: Estirón W del tornillo: UL1015 18awg
Tabla de la selección del filtro:
| Número de parte. | Caso | Corrientes clasificadas (a) | Conexiones de la salida |
| YB11E1-3A | E1 | 3 | Rápido-en el terminal |
| YB11E1-6A | E1 | 6 | |
| YB11E1-8A | E1 | 8 | Terminales del estirón de la soldadura |
| YB11E1-10A | E1 | 10 | |
| YB11E1-15A | E1 | 15 | Alambre |

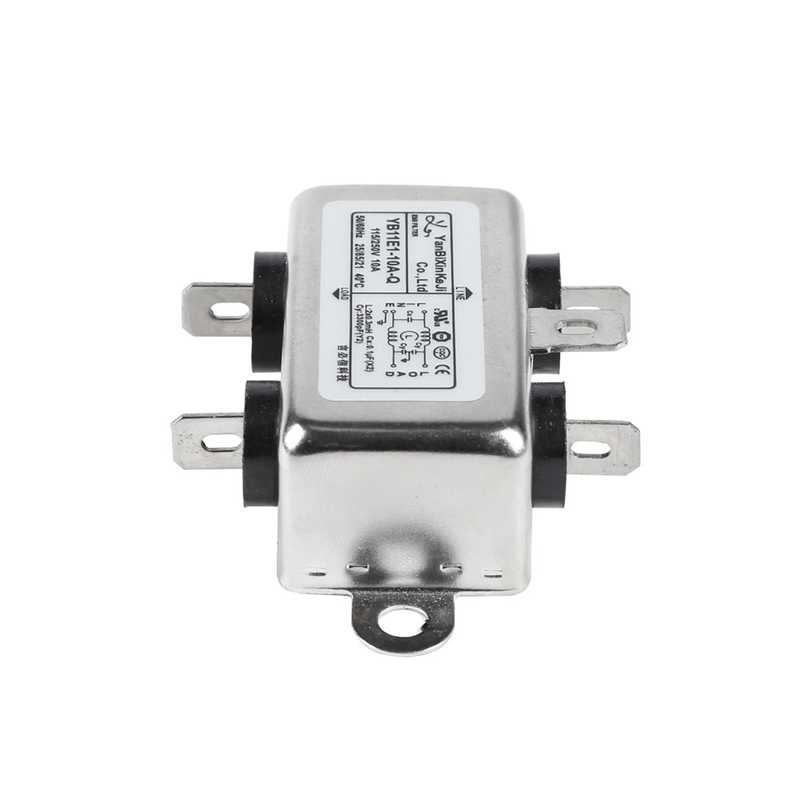

YB11E1-10 A-Q Filter Picture:
Esquema eléctrica:
Dimensión mecánica (unidad: milímetro)
| Caso | B | C | D | E | F | G | H | Yo | J | K | ||||||||||||||||
| E1 | 24 | 44 | 19 | 54,5 | 64,5 | 23 | 9,5 | 4,5 | 6.3*0.8 | |||||||||||||||||
| E2 | 44 | 29 | 22 | 40 | 50 | 15 | 8 | 4,5 | 3,5 | UL1015 | ||||||||||||||||
| E3 | 32 | 46 | 22,5 | 54 | 62 | 24 | 12,5 | 4,5 | 6.3*0.8 | |||||||||||||||||
| Tolerancias | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ||||||||||||||||
