Lugar de origen:
China
Nombre de la marca:
YBX
Certificación:
cUL, TUV, CQC, CE, ROHS
Número de modelo:
YB11E2-15A-Q
Éntrenos en contacto con
vídeo
vídeo
vídeo
filtro de línea eléctrica pasivo del filtro la monofásico de 220V 15amps YB-E para el equipo eléctrico
Filtro de línea eléctrica, filtro anti-ruidos, línea filtro, filtro emi, filtro del EMC
Filtro pasivo de la EMI EMC:
El filtro pasivo de la EMI EMC es un tipo de filtro usado para reducir interferencia electromágnetica (EMI) y para mejorar la compatibilidad electromágnetica (EMC) en dispositivos electrónicos y sistemas. Es un componente pasivo, así que significa que no requiere una fuente de la alimentación externa actuar.
Característica de YB11E2 EMI Filter:
1. las diversas opciones terminales permiten que usted seleccione
Usos típicos:
-- Equipo eléctrico y electrónico
-- Equipamiento médico
-- Equipo del Datacom
-- Equipo de la ofimática y del datacom
YB11E2 EMI Filter Specification:
| Artículo | Filtro de línea eléctrica de YB-E |
| Modelo | YB11E2-15A-Q |
| Función de transferencia | De paso bajo |
| Tipo del paquete | Soporte superficial |
| Frecuencia central nominal | 10K-30MHZ |
| Pérdida de inserción | 60~90dB |
| Impedancia de entrada | 50Ω |
| Voltaje clasificado | 115VAC/250VAC |
| Corriente clasificada | 1A 3A 6A 8A 10A 15A |
| Gama de temperaturas | 25 / 085/21 |
| Frecuencia de funcionamiento | 50/60HZ |
| De línea a línea | 1450VDC |
| Línea a moler | 2250VDC |
| Corriente máxima de la salida | 115VAC/50HZ 0.3uA máximo |
| MOQ | 100pcs |
Regla de nombramiento:
| YB | 11 | E2 | - | 15A | - | Q |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| Monofásico | Circuito | Dimensión | Actual | Conexión de la salida | ||
| circuito del 11:11 | E2 | 6A: 6 amperios | Q: rápido-en la etiqueta 250 | |||
| 10A: 10 amperios | W: alambre | |||||
| 15A: 15 amperios | S: Terminales del estirón de la soldadura |
*Q: Rápido-en 6.35x0.8m m S: Estirón W del tornillo: UL1015 18awg
Tabla de la selección del filtro:
| Número de parte. | Caso | Corrientes clasificadas (a) | Conexiones de la salida |
| YB11E2-3A |
E2 |
3 | Rápido-en el terminal |
| YB11E2-6A | E2 | 6 | |
| YB11E2-8A | E2 | 8 | Terminales del estirón de la soldadura |
| YB11E2--10A | E2 | 10 | |
| YB11E2-15A | E2 | 15 | Alambre |

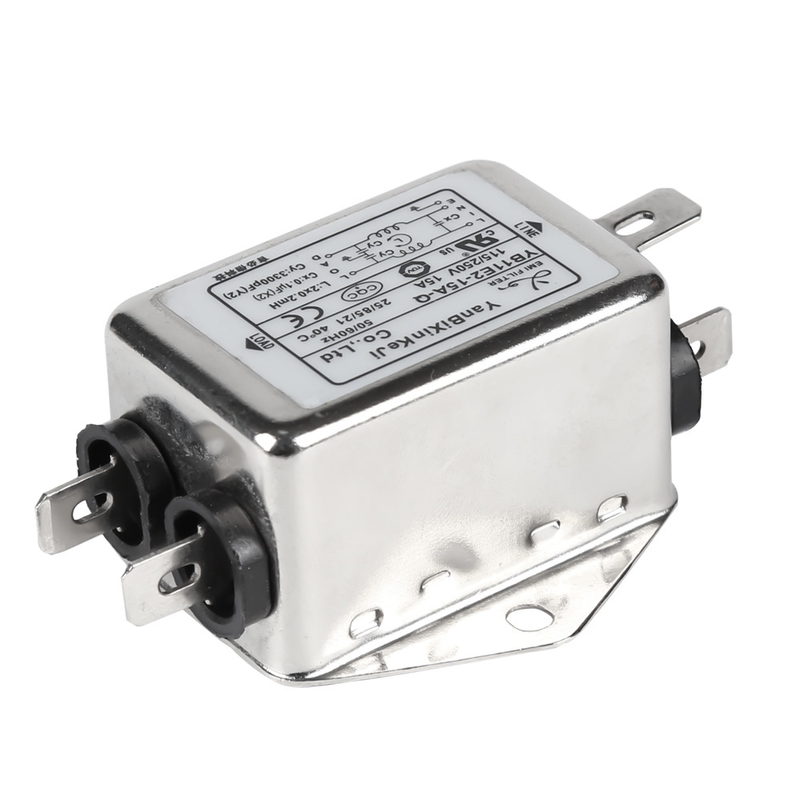

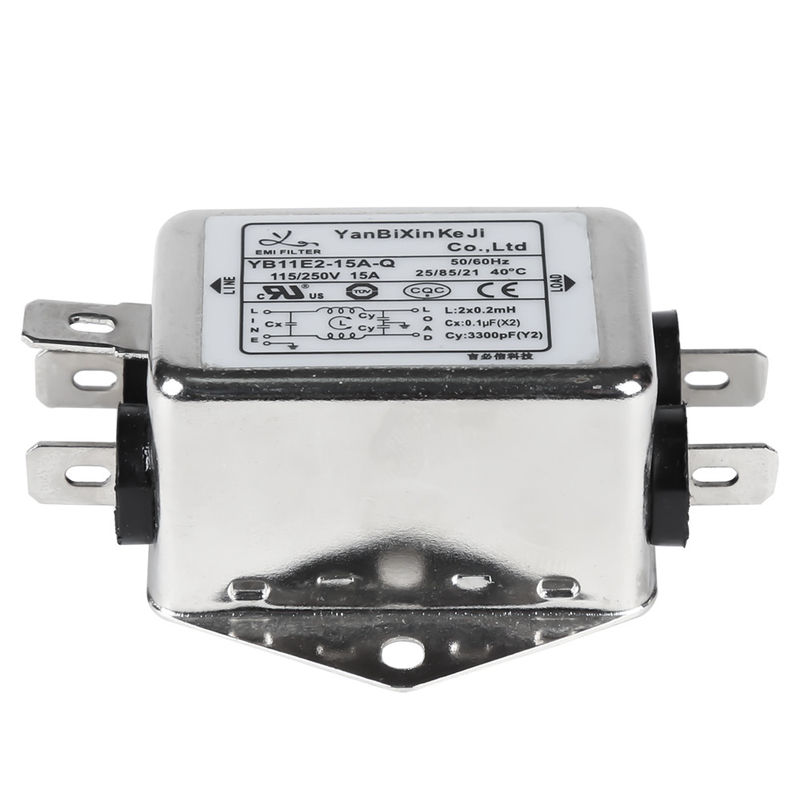

Imagen del producto:
Tabula:
| Modelo no. | Corriente clasificada @40°C |
Terminal Options* | Resistor del sangrador (opcional) | Salida 250V/50Hz actual | Esquema eléctrica | Voltaje clasificado (V) | Frecuencia de funcionamiento (herzios) | ||
| YB11E1-1A | 1A | Q | - | W | - | <0> | Fig.1 | 115/250V | 50/60Hz |
| YB11E1-3A | 3A | Q | - | W | - | Fig.1 | |||
| YB11E1-6A | 6A | Q | - | W | - | Fig.1 | |||
| YB11E1-8A | 8A | Q | - | W | - | Fig.1 | |||
| YB11E1-10A | 10A | Q | - | W | - | Fig.1 | |||
| YB11E2-1A | 1A | - | - | W | - | Fig.1 | |||
| YB11E2-3A | 3A | - | - | W | - | Fig.1 | |||
| YB11E2-6A | 6A | - | - | W | - | Fig.1 | |||
| YB11E2-8A | 8A | - | - | W | - | Fig.1 | |||
| YB11E2-10A | 10A | - | - | W | - | Fig.1 | |||
| YB11E3-1A | 1A | Q | - | W | - | Fig.1 | |||
| YB11E3-3A | 3A | Q | - | W | - | Fig.1 | |||
| YB11E3-6A | 6A | Q | - | W | - | Fig.1 | |||
| YB11E3-8A | 8A | Q | - | W | - | Fig.1 | |||
| YB11E3-10A | 10A | Q | - | W | - | Fig.1 | |||
Esquema eléctrica:
Dimensión mecánica (unidad: milímetro)
| Caso | B | C | D | E | F | G | H | Yo | J | K | ||||||||||||||||
| E1 | 24 | 45 | 19 | 54,5 | 64,5 | 23 | 9,5 | 4,5 | 6.3*0.8 | |||||||||||||||||
| E2 | 44 | 29 | 22 | 40 | 50 | 15 | 8 | 4,5 | 3,5 | UL1015 | ||||||||||||||||
| E3 | 32 | 46 | 22,5 | 54 | 62 | 24 | 12,5 | 4,5 | 6.3*0.8 | |||||||||||||||||
| Tolerancias | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ||||||||||||||||
