Lugar de origen:
China
Nombre de la marca:
YBX
Certificación:
CQC CE CB TUV ROHSE
Número de modelo:
YB12D2-10A-Q(R)
Éntrenos en contacto con
vídeo
vídeo
vídeo
De fines generales 115V/250V 1A~10A filtro emi el filtro la monofásico para el equipo de la aptitud
Filtro la monofásico:
EMI Filter Specification:
| Artículo | Filtro general la monofásico del purepose |
| Modelo | YB12D2-10A-Q (R) |
| Función de transferencia | De paso bajo |
| Tipo del paquete | Soporte superficial |
| Frecuencia central nominal | 10K-30MHZ |
| Pérdida de inserción | 60~90dB |
| Impedancia de entrada | 50Ω |
| Voltaje clasificado | 115VAC 250VAC |
| Corriente clasificada | 1A~30A |
| Temperatura ambiental | 40°C |
| Gama de temperaturas | 25 / 085/21 |
| Frecuencia de funcionamiento | 50/60HZ |
| De línea a línea | 1450VDC |
| Línea a moler | 2250VDC |
| Corriente máxima de la salida | 115VAC/50HZ 0.5mA máximo |
| MOQ | 500pcs |
| Precio | USD1~2/Meter |
| Plazo de ejecución | día laborable 5~15 |
Características:
-- La corriente clasificada se puede ofrecer de 1 a 30 los amperios.
-- Diversas selecciones de salida tales como terminal de tornillo M4, alambre y bloque de terminales.
-- Diseñado una filtración aumentada etapa para prevenir la fuente de alimentación puede producir interferencia
-- El tamaño compacto se puede aplicar a las diversas situaciones.
-- Hay una variedad de piezas y de combinaciones para resolver las pruebas del EMC de diverso cliente
Usos típicos:
1. Equipo eléctrico y electrónico
2. Equipamiento médico
3. Equipo del Datacom
4. Equipo de ofimática
Regla de nombramiento de EMI Filter
| YB | 12 | D2 | - | 10A | - | Q |
| | | | | | | | | | | ||
| Monofásico | Circuito | Dimensión | Actual | Conexión de la salida | ||
| circuito del 12:12 | D2 | 6A: 6 amperios | Q: rápido-en la etiqueta 250 | |||
| 8A: 8 amperios | W: alambre | |||||
| 10A: 10 amperios | S: Terminales del estirón de la soldadura |
*Q: Rápido-en 6.35x0.8m m S: soldadura 4.0x0.8m m W: UL1015 18awg
Tabla de la selección del filtro:
| Número de parte. | Caso | Corrientes clasificadas (a) | Conexiones de la salida |
| YB12D2-1A | D2 | 1 | Rápido-en el terminal |
| YB12D2-3A | D2 | 3 | |
| YB12D2-6A | D2 | 6 | Alambre |
| YB12D2-8A | D2 | 8 | |
| YB12D2-10A | D2 | 10 | Terminales del estirón de la soldadura |

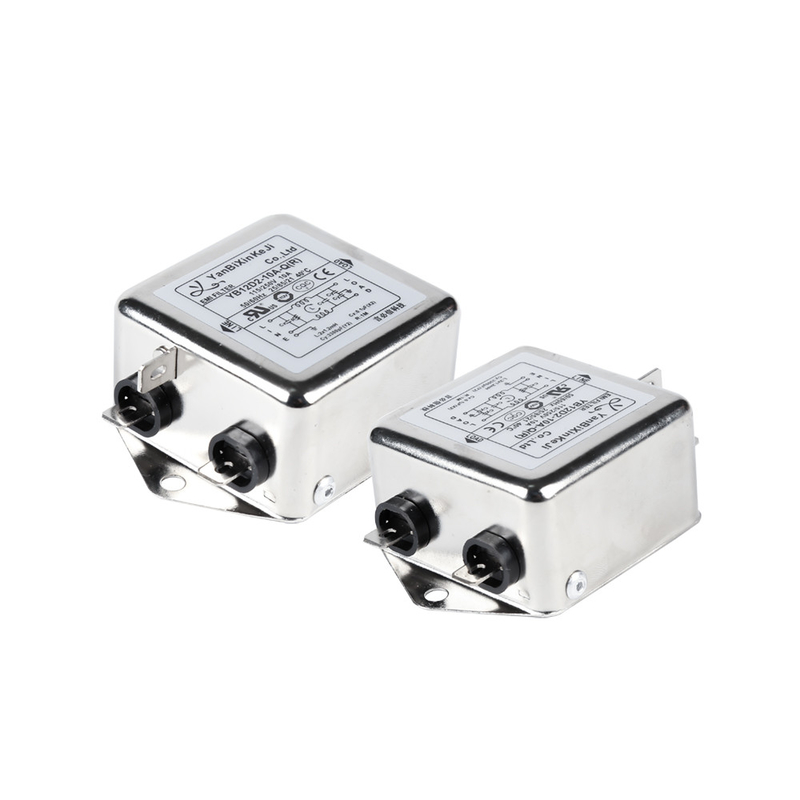

YB12D2-10A-Q (R) imagen del producto:
Esquema eléctrica:
Dimensión mecánica (unidad: milímetro)
Tabla de la pérdida de inserción (en el sistema 50ohm que acuerda IEC/CISPR No.17)
La otra EMI Filter Series
Tenemos la gama más completa de filtros emi, además del filtro de la entrada del IEC y filtro del módulo de la entrada del poder, también tenemos filtros monofásicos, filtros trifásicos, filtros especiales del EM para los tableros de PC y así sucesivamente, nos entramos en contacto con, nosotros tenemos técnicos profesionales para elegir los filtros emi derechos para usted, miramos adelante a la audición de.
