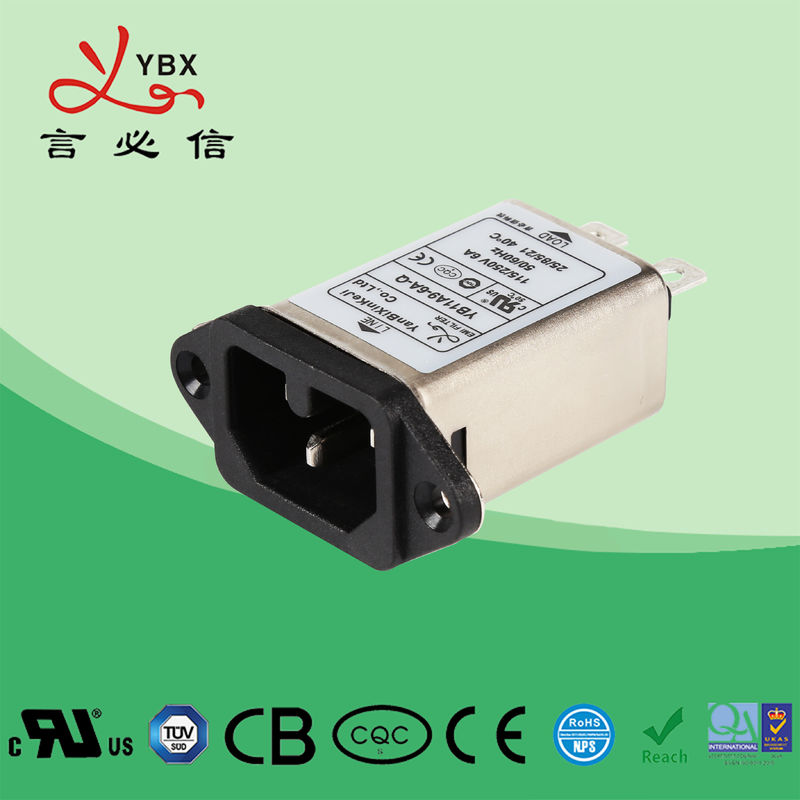

Filtro IRF de la CA 10A de Yanbixin de la EMI en línea electrónica del filtro emi/de la lavadora

  • Yanbixin Electronic 10A Inline EMI Filter / Washing Machine EMI AC RFI Filter
Lugar de origen China
Nombre de la marca YBX
Certificación cUL, TUV, CQC, CE, ROHS
Número de modelo YB11A9-10A-Q
Cantidad de orden mínima 100PCS
Precio Negotiable
Detalles de empaquetado LOS 56.5*28.5*22.5CM
Tiempo de entrega 20-25 días
Condiciones de pago T / T, L / C
Capacidad de la fuente 10000 Piece / Pieces per Mes

Póngase en contacto conmigo para muestras gratis y cupones.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
Artículo YB11A9-10A-Q Corriente clasificada 1A-10A
Voltaje clasificado 115V Frecuencia de funcionamiento 50/60Hz
De línea a línea 1450DVC Puerto Shenzhen
Alta luz

filtro de la entrada del poder

,

filtro de la EMI emc
Deja un mensaje
Descripción de producto

Filtros IRF en línea electrónicos de la CA De la EMI del uso de la lavadora del filtro emi 10A YB11A9



Especificación técnica:



Artículo Filtro del IEC
Modelo Filtro YB-A del IEC
Función de transferencia De paso bajo
Tipo del paquete Soporte superficial
Frecuencia central nominal 10K-30MHZ
Pérdida de inserción 60~90dB
Impedancia de entrada 50Ω
Voltaje clasificado 115V/250V
Corriente clasificada 1~10A
Temperatura ambiental 40°C
Gama de temperaturas 25 / 085/21
Frecuencia de funcionamiento 50/60HZ
De línea a línea 1450VDC
Línea a la tierra 2250VDC
Corriente máxima de la salida 250VAC/60HZ 0.8mA máximo
MOQ 100pcs
Precio USD1~5.8/Meter
Plazo de ejecución día laborable 5~15



Características:



1. alto rendimiento y altos filtros del poder de la atenuación con el zócalo del IEC 320



2. los tipos (R5) cumplen con los requisitos de IEC/EN60601-1 para la liquidación de seguridad, la corriente de la salida y la prueba del hipot



3.  Hay una variedad de piezas y de combinaciones para resolver las pruebas del EMC de diverso cliente



4. productos modificados para requisitos particulares según los requisitos de cliente



Usos típicos:



-- Diseñado especialmente para LCD y PDP TV, usos médicos, aparatos eléctricos generales



-- Equipamiento médico



-- Equipo de la prueba y de medida



-- Pequeños y medianos máquinas y equipo de hogar





Regla de nombramiento:



YB 11 A7 - 10A - Q (R 5 G)

           ¦ ¦ ¦ ¦ ¦ ¦ ¦

    conexión actual del caso del circuito opcional



Tabula:

Modelo no. Corriente clasificada
@40°C		 Options* terminal

Resistor del sangrador

(opcional)
G		 Salida 250V/50Hz actual Esquema eléctrica Voltaje clasificado (V) Frecuencia de funcionamiento (herzios)


YB11A9-1A 1A Q S W - -







<0>

Fig.1







115/250V







50/60Hz
YB11A9-2A 2A Q S W - - Fig.1
YB11A9-3A 3A Q S W - - Fig.1
YB11A9-4A 4A Q S W - - Fig.1
YB11A9-6A 6A Q S W - - Fig.1
YB11A9-8A 8A Q S W - - Fig.1
YB11A9-10A 10A Q S W - - Fig.1
YB11A9-15A 15A Q S W - - Fig.1



El tipo médico tabula:



Modelo no. Corriente clasificada
@40°C		 Opciones terminales

Resistor del sangrador

(opcional)

 Equipamiento médico
5
G		 Salida 250V/50Hz actual Esquema eléctrica Voltaje clasificado (V) Frecuencia de funcionamiento (herzios)


YB11A9-1A-x (R5) 1A Q S W 1 5 -







<5>

Fig.2







115/250V







50/60Hz
YB11A9-2A-x (R5) 2A Q S W 1 5 - Fig.2
YB11A9-3A-x (R5) 3A Q S W 1 5 - Fig.2
YB11A9-4A-x (R5) 4A Q S W 1 5 - Fig.2
YB11A9-6A-x (R5) 6A Q S W 1 5 - Fig.2
YB11A9-8A-x (R5) 8A Q S W 1 5 - Fig.2
YB11A9-10A-x (R5) 10A Q S W 1 5 - Fig.2
YB11A9-15A-X (R5) 15A Q S W 1 5 - Fig.2



Filtro IRF de la CA 10A de Yanbixin de la EMI en línea electrónica del filtro emi/de la lavadora 0*Q: Rápido-en 6.35x0.8m mFiltro IRF de la CA 10A de Yanbixin de la EMI en línea electrónica del filtro emi/de la lavadora 1  S: soldadura 4.0x0.8m mFiltro IRF de la CA 10A de Yanbixin de la EMI en línea electrónica del filtro emi/de la lavadora 2 W: UL1015 18awg



Esquema eléctrica:



Filtro IRF de la CA 10A de Yanbixin de la EMI en línea electrónica del filtro emi/de la lavadora 3

                        Fig.1







Filtro IRF de la CA 10A de Yanbixin de la EMI en línea electrónica del filtro emi/de la lavadora 4

                        Fig.2



Dimensión mecánica (unidad: milímetro)



Filtro IRF de la CA 10A de Yanbixin de la EMI en línea electrónica del filtro emi/de la lavadora 5




Caso A B C D E F G H I J K L M N
A9 58 28,5  21    50 40 22,4  12,7 11,8 13,5  3,2 6.35*0.8
Tolerancias ±1 ±1 ±1 ±1 ±0.15 ±1 ±0.5 ±0.5 ±0.5 ±1 ±0.15 ±1 ±1 ±0.5





Tabla de la pérdida de inserción (en el sistema 50ohm que acuerda IEC/CISPR No.17)



                     Modo común                              -------- modo diferenciado



                               1A 3A

  Filtro IRF de la CA 10A de Yanbixin de la EMI en línea electrónica del filtro emi/de la lavadora 6        Filtro IRF de la CA 10A de Yanbixin de la EMI en línea electrónica del filtro emi/de la lavadora 7



                                6A 8A

  Filtro IRF de la CA 10A de Yanbixin de la EMI en línea electrónica del filtro emi/de la lavadora 8         Filtro IRF de la CA 10A de Yanbixin de la EMI en línea electrónica del filtro emi/de la lavadora 9



                               10A 15A

   Filtro IRF de la CA 10A de Yanbixin de la EMI en línea electrónica del filtro emi/de la lavadora 10         Filtro IRF de la CA 10A de Yanbixin de la EMI en línea electrónica del filtro emi/de la lavadora 11
