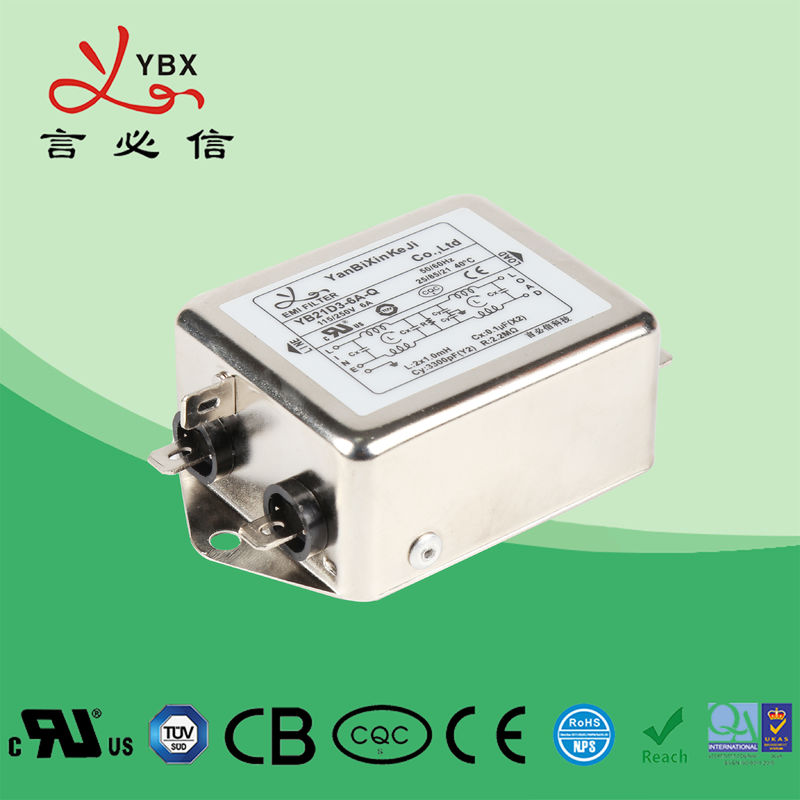

CA del alto rendimiento servicio modificado para requisitos particulares del filtro de línea eléctrica de 3 fases
Lugar de origen | China |
---|---|
Nombre de la marca | YBX |
Certificación | cUL, TUV, CQC, CE, ROHS |
Número de modelo | YB41D3-6A-Q |
Cantidad de orden mínima | 50pcs |
Precio | Negotiable |
Detalles de empaquetado | LOS 56.5*28.5*22.5CM |
Tiempo de entrega | 20-25 días |
Condiciones de pago | T / T, L / C |
Capacidad de la fuente | 10000 pedazos/pedazos por el filtro anti-ruidos de fines generales de la CA 220V del mes |
Póngase en contacto conmigo para muestras gratis y cupones.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.
xArtículo | YB41D3-6A-Q | Corriente clasificada | 1A-20A |
---|---|---|---|
Temperatura ambiental | 40°C | De línea a línea | 1450DVC |
Certificado | ISO9001 CE TUV CQC CUL ROHS | Puerto | Shenzhen |
Alta luz | filtro de línea eléctrica de la CA,filtro anti-ruidos de línea eléctrica de la CA |

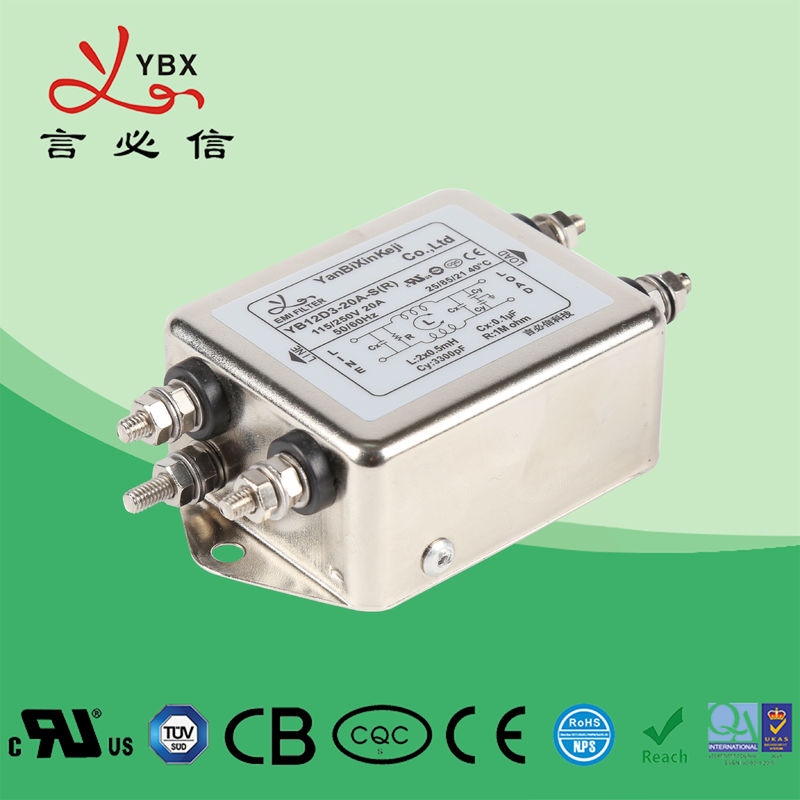

filtro trifásico del EMC del amortiguador del filtro anti-ruidos de la corriente ALTERNA del alto rendimiento 5-20A
Especificación técnica:
Artículo | Filtro de línea eléctrica del carril del estruendo |
Modelo | Filtro de línea eléctrica del carril del estruendo YB-D |
Función de transferencia | De paso bajo |
Tipo del paquete | Soporte superficial |
Frecuencia central nominal | 10K-30MHZ |
Pérdida de inserción | 60~90dB |
Impedancia de entrada | 50Ω |
Voltaje clasificado | 115V/250V |
Corriente clasificada | 1~50A |
Temperatura ambiental | 40°C |
Gama de temperaturas | 25 / 085/21 |
Frecuencia de funcionamiento | 50/60HZ |
De línea a línea | 1450VDC |
Línea a la tierra | 2250VDC |
Corriente máxima de la salida | 250VAC/60HZ 0.8mA máximo |
MOQ | 50pcs |
Precio | USD1.65~10.8/Meter |
Plazo de ejecución | día laborable 5~15 |
Características:
-- La filtración aumentada 2 etapas diseñada para prevenir la fuente de alimentación puede producir interferencia al dispositivo
-- Las diversas opciones terminales permiten que usted seleccione
-- Hay una variedad de piezas y de combinaciones para resolver las pruebas del EMC de diverso cliente.
-- Productos modificados para requisitos particulares según los requisitos de cliente.
Usos típicos:
-- Equipo eléctrico y electrónico
-- Equipamiento médico
-- Automatización del edificio
-- Equipo de la ofimática y del datacom
Regla de nombramiento:
YB 24 E4 - 10A - Q (5)
¦ ¦ ¦ ¦ ¦ ¦
conexión actual del caso del circuito opcional
Tabula:
Modelo no. | Corriente clasificada @40°C |
Options* terminal | Salida 250V/50Hz actual | Esquema eléctrica | Voltaje clasificado (V) | Frecuencia de funcionamiento (herzios) | ||||||||||||||||||||||||||||||
YB41D3-1A | 1A | Q | S | W |
<0> |
Fig.1 |
115/250V |
50/60Hz |
||||||||||||||||||||||||||||
YB41D3-2A | 2A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB41D3-3A | 3A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB41D3-4A | 4A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB41D3-6A | 6A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB41D3-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB41D3-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB41D4-1A | 1A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB41D4-2A | 2A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB41D4-3A | 3A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB41D4-4A | 4A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB41D4-6A | 6A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB41D4-8A | 8A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB41D4-10A | 10A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB42D3-1A | 1A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
YB42D3-2A | 2A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
YB42D3-3A | 3A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
YB42D3-4A | 4A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
YB42D3-6A | 6A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
YB42D3-8A | 8A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
YB42D3-10A | 10A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
YB42D4-1A | 1A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
YB42D4-2A | 2A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
YB42D4-3A | 3A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
YB42D4-4A | 4A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
YB42D4-6A | 6A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
YB42D4-8A | 8A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
YB42D4-10A | 10A | Q | S | - | Fig.3 |
El tipo médico tabula:
Modelo no. | Corriente clasificada @40°C |
Opciones terminales | Equipamiento médico 5 |
Salida 250V/50Hz actual | Esquema eléctrica | Voltaje clasificado (V) | Frecuencia de funcionamiento (herzios) | ||||||||||||||||||||||||||||||||
YB41D3-1A-x (5) | 1A | Q | S | W | 5 |
<5> |
Fig.2 |
115/250V |
50/60Hz |
||||||||||||||||||||||||||||||
YB41D3-2A-x (5) | 2A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB41D3-3A-x (5) | 3A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB41D3-4A-x (5) | 4A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB41D3-6A-x (5) | 6A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB41D3-8A-x (5) | 8A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB41D3-10A-x (5) | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB41D4-1A-x (5) | 1A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB41D4-2A-x (5) | 2A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB41D4-3A-x (5) | 3A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB41D4-4A-x (5) | 4A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB41D4-6A-x (5) | 6A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB41D4-8A-x (5) | 8A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB42D3-1A-x (5) | 1A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
YB42D3-2A-x (5) | 2A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
YB42D3-3A-x (5) | 3A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
YB42D3-4A-x (5) | 4A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
YB42D3-6A-x (5) | 6A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
YB42D3-8A-x (5) | 8A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
YB42D3-10A-x (5) | 10A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
YB42D4-1A-x (5) | 1A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
YB42D4-2A-x (5) | 2A | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
YB42D4-3A-x (5) | 3A | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
YB42D4-4A-x (5) | 4A | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
YB42D4-6A-x (5) | 6A | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
YB42D4-8A-x (5) | 8A | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
YB42D4-10A-x (5) | 10a | Q | S | - | 5 | Fig.4 |
*Q: Rápido-en 6.35x0.8m m S: Estirón T del tornillo: Bloque de terminales
Esquema eléctrica:
Fig.1
Fig.2
Fig.3
Fig.4
Dimensión mecánica (unidad: milímetro)
Caso | A | B | C | D | E | F | G | H | I | J | K | L | ||||||||||||||||||||||||||||
D3 | 63 | 51 | 29 | 75 | 85 | 25 | 10 | 5 | 6.3*0.8 | |||||||||||||||||||||||||||||||
D4 | 63 | 51 | 38 | 75 | 85 | 27 | 15,5 | 4,5 | 6.3*0.8 | |||||||||||||||||||||||||||||||
Tolerancias | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ±2 | |||||||||||||||||||||||||||||
Tabla de la pérdida de inserción (en el sistema 50ohm que acuerda IEC/CISPR No.17)
Modo común -------- modo diferenciado
1A 3A
6A 10A
20a
